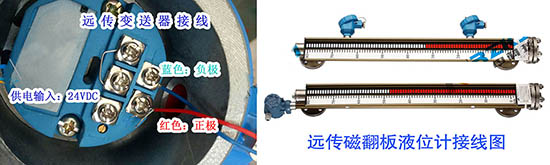

柴油液位計接線圖及24v電源、4-20mA遠傳信號接線方法

發布時間:2021-01-11 14:25:59??點擊次數:7872次

柴油液位計是一種在罐區普遍在使用的液位儀表,不僅可以就地現場顯示,也可通過4-20mA遠傳信號輸出,一般是兩線制。本文可以介紹一個接法,柴油液位計正*接儀表24V輸出端,柴油液位計負*接儀表4~20MA輸入端的正*,然后儀表的4~20MA輸入端的負*與儀表的24V輸出端的負*短接起來。以上接法可以利用儀表的24V輸出做液位計電源。如果是四線制,那就好辦了,液位計的電源正負*接供電電源正負*。4~20MA正負*分別接儀表的4~20MA輸入端的正負*.
如果用安全柵的話,24伏接安全柵電源(24V供電的)輸入端正負對應液位計的正負端子,輸出端正負對應儀表的正負。
柴油液位計接線注意事項
鑒于柴油液位計接線出錯,輕則導致測量不準,重則造成儀表損壞,所以在對柴油液位計進行接線操作時,一定要注意以下幾點:
1、在配線時應避開大容量的變壓器、電動機或干擾源;
2、擰下接線盒的接線端蓋,將電纜穿過電纜接頭,連接到24VDC兩端;
3、根據需要連接接地端子;
4、擰緊接線盒的接線端蓋;
5、對于防爆型儀表,為確保防爆性能,必須按有關規定配線;
帶遠傳柴油液位計有很多種材質,使用于不同測量介質;而且數顯表還可以報警,遠傳接線有 兩線制  ,三線制  ,四線制

一、柴油液位計的接線方法
柴油液位計一般是兩線制,4~20MA信號。其中一種接線方法為:柴油液位計正*接儀表24V輸出端,柴油液位計負*接儀表4~20MA輸入端的正*,然后儀表的4~20MA輸入端的負*與儀表的24V輸出端的負*短接起來。以上接法可以利用儀表的24V輸出做柴油液位計電源。
如果是柴油液位計采用的是四線制,則柴油液位計的電源正負*接供電電源正負*。4~20MA正負*分別接儀表的4~20MA輸入端的正負*。如果用安全柵的話,24伏接安全柵電源(24V供電的)輸入端正負對應柴油液位計的正負端子,電源輸出端正負對應儀表的正負。
二、柴油液位計接線注意事項
鑒于柴油液位計接線出錯,輕則導致測量不準,重則造成儀表損壞,所以在對柴油液位計進行接線操作時,一定要注意以下幾點:
1、在配線時應避開大容量的變壓器、電動機或干擾源;
2、擰下接線盒的接線端蓋,將電纜穿過電纜接頭,連接到24VDC兩端;
3、根據需要連接接地端子;
4、擰緊接線盒的接線端蓋;
5、對于防爆型儀表,為確保防爆性能,必須按有關規定配線;
